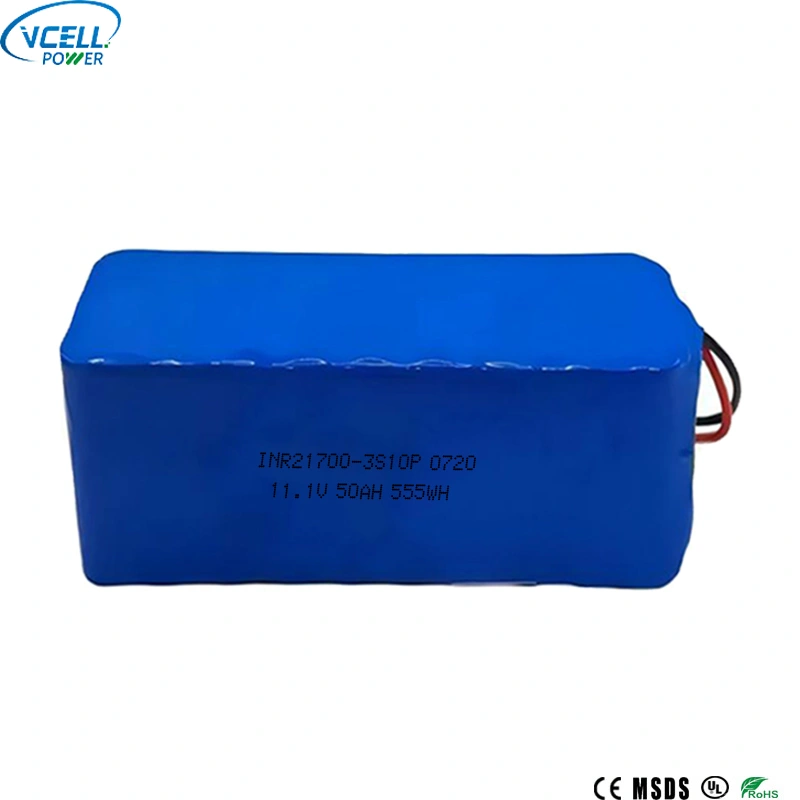

Lithium-Ionen-AkkuDie Technologie ist zu einer wichtigen Plattform für tragbare Elektronik, Elektromobilität, Industrieausrüstung, Energiespeicherung, Robotik und viele andere elektrisch betriebene Systeme geworden. Sein Reiz liegt in der Kombination aus relativ hoher spezifischer Energie, wiederaufladbarem Betrieb, flexibler Packarchitektur und Kompatibilität mit hochentwickelten Batteriemanagementsystemen. Bei der Auswahl eines geeigneten Akkus kommt es jedoch nicht nur darauf an, die höchste verfügbare Kapazität zu wählen. Das komplette Design umfasst Zellchemie, Nennspannung, Kapazität, Entladerate, Ladebedingungen, thermisches Verhalten, Zellanordnung, Schutzarchitektur, Gehäuseabmessungen, Kommunikationsanforderungen, Steckerdesign, Umwelteinflüsse und Transportaspekte. Unterschiedliche chemische Zusammensetzungen können ein sehr unterschiedliches Verhalten hervorrufen, obwohl sie zur gleichen großen Lithium-basierten Familie gehören. Zylindrische Zellen, Pouch-Zellen und andere Formate eröffnen zudem unterschiedliche mechanische und thermische Gestaltungsmöglichkeiten. Ein ausgereifter Batteriesatz beginnt daher mit der Gerätelast und der Betriebsumgebung und geht dann rückwärts in Richtung Zellenauswahl, elektrische Architektur, Schutz, Wärmemanagement, Tests und endgültige Integration.
Inhaltsverzeichnis
Klicken Sie auf ein beliebiges Thema, um direkt zum Abschnitt zu springen.
- 1. Warum ist die wiederaufladbare Lithiumtechnologie so weit verbreitet?
- 2. Wie speichert und gibt eine wiederaufladbare Lithiumzelle Energie ab?
- 3. Welche Zellchemien sollten Ingenieure vergleichen?
- 4. Wie hängen Spannung, Kapazität und Energie zusammen?
- 5. Warum sind Entladungsrate und C-Rate wichtig?
- 6. Wie schützt ein Batteriemanagementsystem den Rucksack?
- 7. Wie wirken sich Zellformate auf das Verpackungsdesign aus?
- 8. Wie sollte das Thermomanagement gestaltet sein?
- 9. Was ist beim Laden eines Lithium-Akkus zu beachten?
- 10. Wie unterstützen Akkus verschiedene Anwendungen?
- 11. Welche Sicherheits- und Transportfaktoren sind wichtig?
- 12. Welche häufigen Fehler bei der Batterieauswahl sollten vermieden werden?
- 13. Was sollte eine professionelle Batteriespezifikation beinhalten?
- 14. Häufig gestellte Fragen
Warum ist die wiederaufladbare Lithiumtechnologie so weit verbreitet?
Wiederaufladbare Batterien auf Lithiumbasis sind attraktiv, weil sie eine beträchtliche Menge elektrischer Energie in einem vergleichsweise kompakten Paket speichern und gleichzeitig wiederholte Lade- und Entladezyklen unterstützen können. Ihre flexible elektrische Architektur ermöglicht es Herstellern auch, Pakete für sehr unterschiedliche Spannungs- und Kapazitätsanforderungen zu bauen.
Die Technologie wird mittlerweile in einer breiten Palette von Geräten eingesetzt. Tragbare Elektronikgeräte benötigen kompakte Stromquellen. Elektromobilitätsplattformen benötigen Batterien, die auf begrenztem physischen Raum sowohl Energie als auch Strom liefern können. Industrieanlagen erfordern möglicherweise ein vorhersehbares Entladungsverhalten über längere Betriebszeiträume. Energiespeichersysteme können Zykluslebensdauer, thermische Stabilität, Überwachung und kontrolliertes Laden priorisieren.
Diese Anwendungen haben ein gemeinsames Prinzip: Die Batterie muss den elektrischen und mechanischen Anforderungen der Ausrüstung entsprechen.
Das klingt einfach, aber reale Geräte arbeiten selten mit einer einzigen konstanten Last. Ein Motor kann während des Anlaufs einen hohen Strom ziehen und einen viel geringeren Strom, sobald er die Betriebsgeschwindigkeit erreicht hat. Ein tragbares Gerät kann zwischen Schlaf-, Standby-, Kommunikations- und Spitzenleistungsmodus wechseln. Ein mobiler Roboter kann während desselben Arbeitszyklus beschleunigen, anhalten, steigen und Hilfsmotoren betreiben.
Die Batterie muss daher auf sich ändernde Stromanforderungen reagieren und gleichzeitig innerhalb ihrer vorgesehenen elektrischen und thermischen Grenzen bleiben.
Gut konzipierte Lithiumzellen können im Verhältnis zu ihrer Masse und ihrem Volumen erhebliche Energie liefern und so kompakte Gerätearchitekturen unterstützen.
Zellen können in Reihen- und Parallelkombinationen angeordnet werden, um unterschiedliche Spannungs- und Kapazitätsplattformen zu schaffen.
Geeignete wiederaufladbare Chemikalien können wiederholte Lade- und Entladezyklen unter kontrollierten Betriebsbedingungen unterstützen.
Batteriemanagementsysteme können elektrische und thermische Bedingungen überwachen und mehrere Schutzebenen bieten.
Warum das Packungsdesign genauso wichtig ist wie die Zellenauswahl
Eine Zelle ist nur der Grundbaustein. Sobald mehrere Zellen kombiniert werden, stellt das System zusätzliche technische Anforderungen. Zellen müssen im Gleichgewicht bleiben. Strompfade müssen richtig ausgelegt sein. Elektrische Verbindungen benötigen eine entsprechende Isolierung und mechanische Unterstützung. Das Gehäuse muss die Zellen schützen, ohne zu verhindern, dass Wärme aus der Packung austritt.
Für viele industrielle Anwendungen benötigt der Akku auch einen externen Stecker, eine Ladeschnittstelle, eine Sicherung, eine Kommunikationsschnittstelle, eine Montagestruktur oder einen Service-Trennschalter. Diese Elemente können die endgültige Größe und Leistung des Rucksacks beeinflussen.
Warum Bewerbungsvoraussetzungen an erster Stelle stehen
Es ist üblich, die Batterieauswahl mit einem bevorzugten Zellenmodell zu beginnen. Ein zuverlässigerer Prozess beginnt bei der Ausrüstung.
Der Ingenieur sollte zunächst Betriebsspannung, durchschnittliche Last, Spitzenlast, Betriebsdauer, Ladebedingungen, Umgebungstemperatur, physischen Raum, Vibration und erforderliche Kommunikations- oder Schutzfunktionen ermitteln. Erst dann sollten die Zellchemie und der Packungsaufbau ausgewählt werden.
Wie speichert und gibt eine wiederaufladbare Lithiumzelle Energie ab?
Eine wiederaufladbare Lithiumzelle speichert Energie durch reversible elektrochemische Reaktionen. Beim Laden treibt elektrische Energie Lithiumionen von einer Elektrodenstruktur zur anderen. Während der Entladung wandern die Ionen zurück durch den Elektrolyten, während Elektronen durch den externen Stromkreis wandern, um die angeschlossenen Geräte mit Strom zu versorgen.
Die Grundzelle enthält mehrere kritische Elemente, darunter eine positive Elektrode, eine negative Elektrode, einen Separator, einen Elektrolyten, Stromabnehmer und eine Schutzverpackung.
Positive Elektrode
Das Material der positiven Elektrode beeinflusst stark die Betriebsspannung, die Energieeigenschaften, das thermische Verhalten und andere Leistungseigenschaften der Zelle. Unterschiedliche Kathodenchemien können daher zu sehr unterschiedlichem Zellverhalten führen.
Negative Elektrode
Die negative Elektrode verwendet in vielen wiederaufladbaren Lithiumsystemen üblicherweise ein Material auf Kohlenstoffbasis. Es bietet eine Wirtsstruktur für Lithiumionen während des Ladens und Entladens.
Separator
Der Separator trennt die positiven und negativen Elektroden elektrisch und ermöglicht gleichzeitig den Ionentransport durch den Elektrolyten. Seine Integrität ist äußerst wichtig, da ein direkter elektrischer Kontakt zwischen den Elektroden einen schweren internen Fehler verursachen kann.
Elektrolyt
Der Elektrolyt stellt einen Ionentransportweg zwischen den Elektroden bereit. Seine Formulierung und Stabilität beeinflussen das elektrische und thermische Verhalten der Zelle.
Stromabnehmer
Stromkollektoren übertragen Elektronen zwischen dem aktiven Elektrodenmaterial und den externen elektrischen Anschlüssen. Ihre Konstruktion beeinflusst den Widerstand und die thermische Leistung.
Zellgehäuse
Das Gehäuse bietet mechanischen Schutz und kontrolliert, wie die internen Materialien mit der äußeren Umgebung interagieren. Zylindrische, prismatische und Pouch-Zellen verwenden unterschiedliche Gehäuseansätze.
| Zellelement | Hauptfunktion | Design-Bedeutung |
|---|---|---|
| Positive Elektrode | Beteiligt sich an der Speicherung und Freisetzung von Lithium-Ionen | Starker Einfluss auf Spannung, Energie und Stabilität |
| Negative Elektrode | Nimmt beim Radfahren Lithium auf | Beeinflusst Kapazität, Geschwindigkeitsfähigkeit und Zyklusverhalten |
| Separator | Bietet elektrische Trennung | Entscheidend für die interne Sicherheit |
| Elektrolyt | Ermöglicht den Ionentransport | Beeinflusst Leitfähigkeit und elektrochemische Stabilität |
| Stromabnehmer | Elektronenstrom transportieren | Beeinflussen Sie Widerstand und Wärmeentwicklung |
| Gehäuse | Bietet physische Eindämmung | Beeinflusst den mechanischen Schutz und das Wärmemanagement |
Laden und Entladen sind reversible Prozesse, keine identischen Spiegelbilder
Beim Laden und Entladen treten unterschiedliche elektrische Bedingungen auf. Der Ladevorgang wird vom Ladegerät und dem Batteriemanagementsystem gesteuert, während die Entladung von den angeschlossenen Geräten gesteuert wird.
Diese Unterscheidung ist wichtig, da eine Batterie in der Lage sein kann, einen bestimmten Strom zu liefern, ohne unbedingt zum Laden mit demselben Strom geeignet zu sein.
Warum sich die Zelltemperatur während des Betriebs ändert
Zellen haben einen Innenwiderstand. Immer wenn Strom fließt, wird ein Teil der Energie in Wärme umgewandelt. Die Wärmemenge hängt von Strom, Widerstand, Betriebstemperatur, Zellzustand und anderen elektrochemischen Faktoren ab.
Mit zunehmender Stromstärke kann die Wärmeerzeugung schnell zunehmen. Dies ist einer der Gründe, warum Hochleistungsbatterieanwendungen ein sorgfältiges thermisches Design erfordern.
Die elektrochemische Zelle ist daher nur der Anfang. Das endgültige Paket muss Spannung, Strom, Temperatur, mechanische Belastung und Ladebedingungen steuern, damit die Zelle innerhalb ihres angegebenen Betriebsfensters bleibt.
Welche Zellchemien sollten Ingenieure vergleichen?
„Lithiumbatterie“ ist keine einzelne Chemie. Es gibt mehrere Kathodensysteme, die sich hinsichtlich Energiedichte, thermischer Stabilität, Spannungseigenschaften, Leistungsfähigkeit, Zyklenverhalten und empfohlenen Anwendungen erheblich unterscheiden können.
Lithiumeisenphosphat
Lithiumeisenphosphat, allgemein als LFP abgekürzt, ist für seine hohe thermische Stabilität und lange Zyklenleistung unter geeigneten Betriebsbedingungen bekannt. Seine nominale Zellspannung ist niedriger als bei einigen nickelreichen Lithium-Chemikalien, daher erfordert der Akku eine andere Reihenkonfiguration, um die gleiche Systemspannung zu erreichen.
LFP wird oft für stationäre Speicher, Backup-Systeme, Solarenergiesysteme und Anwendungen in Betracht gezogen, bei denen Lebensdauer und thermische Eigenschaften besonders wichtig sind.
NMC-Chemie
Nickel-Mangan-Kobaltoxid-Systeme werden üblicherweise als NMC bezeichnet. Diese Zellen können eine höhere Energiedichte bieten als viele LFP-Designs, was sie für gewichtsempfindliche Anwendungen attraktiv macht.
Der Nachteil besteht darin, dass das System ein sorgfältiges Wärme- und Lademanagement erfordert und die genauen Eigenschaften von der Zellformulierung abhängen.
LCO-Chemie
Lithiumkobaltoxid wird in großem Umfang in der Unterhaltungselektronik verwendet. Es kann eine hohe Energiedichte bieten, aber aufgrund seiner thermischen und zyklischen Eigenschaften ist eine sorgfältige Batterieverwaltung und Anwendungskontrolle wichtig.
NCA-Chemie
Nickel-Kobalt-Aluminium-Systeme sind eine weitere hochenergetische Lithiumchemie. Sie wurden in Anwendungen eingesetzt, die eine hohe Energiedichte erfordern, aber das Wärme- und Sicherheitsdesign auf Packungsebene bleibt weiterhin unerlässlich.
Warum Chemie aus der Bewerbung ausgewählt werden sollte
Die richtige Chemie hängt eher von der Ausrüstungsaufgabe als von einer universellen Rangfolge ab.
Wird oft dort eingesetzt, wo thermische Stabilität, Zyklenlebensdauer und Langzeitbetrieb wichtig sind.
Wird oft dort eingesetzt, wo Energiedichte und ausgewogene Leistungsleistung wichtig sind.
Wird häufig mit kompakten Anwendungen der Unterhaltungselektronik in Verbindung gebracht, die eine hohe Energiedichte erfordern.
Wird in ausgewählten Hochenergieanwendungen eingesetzt, bei denen eine sorgfältige elektrische und thermische Steuerung erforderlich ist.
| Chemie | Typische Stärke | Typischer Designfokus |
|---|---|---|
| LFP | Thermische Stabilität und Zyklenfähigkeit | Packgewicht, Spannungsplattform, Langzeitbetrieb |
| NMC | Energiedichte und ausgewogene Leistung | Wärmemanagement und Schutz |
| LCO | Hohe Energiedichte | Wärmemanagement und kontrolliertes Laden |
| NCA | Hohe Energiefähigkeit | Wärmekontrolle, Schutz und Betriebsgrenzen |
Warum Chemie nicht auf den Marketingetiketten ausgewählt werden sollte
Zwei beschriebene Zellen mit derselben Chemie können sich aufgrund der Elektrodenformulierung, des Herstellungsprozesses, der Partikelstruktur, des Elektrolytsystems, des Separatordesigns, der Zellgröße und der Qualitätskontrolle dennoch unterschiedlich verhalten.
Daher sollte die professionelle Auswahl tatsächliche technische Daten prüfen, anstatt sich ausschließlich auf ein Chemieetikett zu verlassen.
Ebenso wichtig ist der Zellabgleich
Im selben Paket verbundene Zellen sollten nahezu identische Eigenschaften aufweisen. Erhebliche Unterschiede in der Kapazität, im Innenwiderstand oder im Ladezustand können während des Betriebs zu Ungleichgewichten führen.
Dies ist besonders wichtig bei in Reihe geschalteten Packs, bei denen durch jede Zelle im String der gleiche Strom fließt.
Wie hängen Spannung, Kapazität und Energie zusammen?
Batteriespezifikationen enthalten oft mehrere Zahlen, die leicht verwechselt werden können. Spannung, Kapazität, Leistung und Energie beschreiben unterschiedliche Eigenschaften.
Stromspannung
Die Spannung stellt das elektrische Potenzial der Batterie dar. In einem Batteriepack addieren in Reihe geschaltete Zellen ihre Spannungen.
Beispielsweise hätte ein Reihenstrang aus zehn Zellen mit einer nominellen Zellspannung von etwa 3,6 V eine nominelle Packspannung von etwa 36 V.
Kapazität
Die Kapazität wird im Allgemeinen in Amperestunden oder Ah ausgedrückt. Sie gibt an, wie viel Ladung die Batterie unter bestimmten Testbedingungen liefern kann.
Die Kapazität sollte nicht als ein fester Wert interpretiert werden, unabhängig von Strom, Temperatur, Entladungsunterbrechung und Testmethode.
Energie
Gespeicherte elektrische Energie wird üblicherweise in Wattstunden ausgedrückt. Eine vereinfachte Beziehung ist:
Energie (Wh) ≈ Spannung (V) × Kapazität (Ah)
Diese Beziehung ist für die Systemschätzung im Frühstadium nützlich. Die tatsächlich nutzbare Energie hängt von den Entladebedingungen, den Umwandlungsverlusten, den Betriebsgrenzen, der Temperatur und der Steuerstrategie ab.
Leistung
Leistung ist die Geschwindigkeit, mit der Energie geliefert wird. Eine Batterie kann über beträchtliche gespeicherte Energie verfügen, ist aber für eine Anwendung, die einen sehr hohen Momentanstrom erfordert, dennoch ungeeignet.
Aus diesem Grund sollten Kapazität und Leistungsfähigkeit immer getrennt bewertet werden.
| Parameter | Einheit | Was es dem Ingenieur sagt |
|---|---|---|
| Nennspannung | V | Elektrische Spannungsplattform |
| Kapazität | Ah | Ladungsspeicherfähigkeit unter definierten Bedingungen |
| Energie | Wa | Ungefähr gespeicherte elektrische Energie |
| Leistung | W oder kW | Rate der elektrischen Energielieferung |
| Aktuell | A | Elektrische Last bzw. Ladefluss |
Reihen- versus Parallelschaltungen
Reihenschaltungen erhöhen vor allem die Spannung. Parallelschaltungen erhöhen vor allem die Kapazität und Stromfähigkeit.
Ein 10S3P-Pack enthält beispielsweise zehn Zellen oder Zellgruppen in Reihe und drei parallele Pfade. Die genaue Spannung und Kapazität hängen von den einzelnen Zellenleistungen ab.
Warum Packungsberechnungen operative Margen erfordern
Die aus Nennspannung und Nennkapazität berechnete theoretische Energie steht dem Gerät nicht immer zur Verfügung. Grenzwerte für das Batteriemanagement können zum Schutz der Zellen eine vollständige Entladung oder vollständige Aufladung verhindern.
Die Temperatur verändert auch das praktische Kapazitäts- und Leistungsverhalten. Kalte Bedingungen können den Innenwiderstand erhöhen und die verfügbare Leistung verringern, während hohe Temperaturen die Verschlechterung beschleunigen können.
Warum die Spannungsplattform für die Ausrüstung wichtig ist
Motoren, Wechselrichter, Steuerplatinen, Ladegeräte, Relais und andere Komponenten sind für bestimmte Spannungsbereiche ausgelegt.
Bei falscher Systemspannung ist ein Akku mit höherer Kapazität nicht automatisch kompatibel. Umgekehrt kann eine Batterie mit der richtigen Spannung auch dann ungeeignet sein, wenn ihre Stromkapazität nicht ausreicht.
Warum sind Entladungsrate und C-Rate wichtig?
Die Kapazität einer Batterie beschreibt nicht vollständig, wie schnell sie Energie abgeben kann. Die Entladerate ist entscheidend für Motoren, Elektrowerkzeuge, Drohnen, Robotik, Traktionsausrüstung und andere Systeme mit erheblichem Spitzenstrombedarf.
C-Rate verstehen
Die C-Rate drückt den Strom im Verhältnis zur Kapazität der Batterie aus. Eine 1C-Entladung bedeutet, dass der Strom numerisch der Nennkapazität in Amperestunden entspricht.
Bei einer 20-Ah-Batterie entspricht eine 1C-Entladung 20 A. Eine 2C-Entladung entspricht 40 A, abhängig von den tatsächlichen Spezifikationen der Batterie.
Dauerstrom versus Spitzenstrom
Einige Anwendungen verbrauchen nur für wenige Sekunden oder Minuten einen hohen Strom, während andere dauerhaft einen hohen Strom benötigen.
Eine Batterie, die einen kurzen Spitzenstrom verträgt, ist möglicherweise nicht für den kontinuierlichen Hochgeschwindigkeitsbetrieb geeignet, da anhaltender Strom mehr Wärme erzeugt und die Zellen stärker elektrochemisch belastet.
Innenwiderstand
Der Innenwiderstand verursacht Spannungsabfall und Wärmeentwicklung, wenn Strom fließt. Ein höherer Strom verstärkt den Effekt.
Daher kann die Batterie bei starker Belastung eine geringere Klemmenspannung aufweisen als bei geringer Belastung, obwohl die Nennspannung unverändert bleibt.
Elektrowerkzeuge und mobile Geräte
Anwendungen wie Elektrowerkzeuge, Roller, Roboter und Drohnen können kurze Hochstromstöße erfordern. In diesen Fällen sind Hochleistungszellen, Verbindungen mit niedrigem Widerstand, geeignete Wärmepfade und ein entsprechend dimensioniertes BMS wichtig.
| Profil laden | Typische Anforderung | Wichtige Batterieeigenschaften |
|---|---|---|
| Dauerbetrieb mit geringem Stromverbrauch | Stabiler Strom über lange Zeiträume | Kapazität und geringe Selbstentladung |
| Mäßige variable Belastung | Veränderte aktuelle Nachfrage | Ausgewogene Energie- und Leistungsfähigkeit |
| Intermittierend mit hoher Leistung | Kurze, starke Stromstöße | Hochleistungszellen und thermische Reaktion |
| Hochleistungs-Dauerbetrieb | Anhaltend erhöhter Strom | Kontinuierliche Entladeleistung und starkes Wärmemanagement |
Warum auch Stecker- und Verkabelungsdesign wichtig sind
Ein Hochstrom-Akkupack benötigt mehr als Hochleistungszellen. Steckverbinder, Nickelstreifen, Sammelschienen, Drähte, Sicherungen, Relais und Schalter haben alle einen Widerstand.
Wenn eine kleine Komponente zum Engpass wird, liefert die Batterie möglicherweise nicht die erwartete Leistung, selbst wenn die Zellen selbst dazu in der Lage sind.
Entladungsunterbrechung
Eine Batteriemanagement-Elektronik kann verhindern, dass die Akkuspannung unter den vorgegebenen Grenzwert fällt. Dies schützt die Zellen vor übermäßiger Entladung.
Der Grenzwert sollte gemäß den Anforderungen des Chemie- und Zellherstellers definiert werden und nicht als universell angenommen werden.
Wie schützt ein Batteriemanagementsystem den Rucksack?
Ein Batteriemanagementsystem, allgemein BMS genannt, überwacht und steuert wichtige elektrische und thermische Bedingungen innerhalb des Batteriepakets.
Besonders wichtig ist das BMS bei Multizellenpacks, da sich einzelne Zellen nicht immer gleich verhalten. Selbst kleine Unterschiede können bei wiederholten Lade- und Entladezyklen größer werden.
Überladeschutz
Das BMS kann die Zellen- oder Packspannung überwachen und den Ladevorgang stoppen oder reduzieren, wenn eine definierte Obergrenze erreicht wird.
Überentladungsschutz
Das BMS kann die Last abschalten, wenn die Batterie einen definierten Unterspannungsschwellenwert erreicht.
Überstromschutz
Überschreitet der Strom den definierten sicheren Betriebsbereich, kann das BMS eine Schutzreaktion auslösen. Dies kann zum Schutz von Zellen, Kabeln, Anschlüssen und Schaltkomponenten beitragen.
Kurzschlussschutz
Ein Kurzschluss kann in einem Pfad mit niedriger Impedanz einen sehr großen Strom erzeugen. Schutzschaltungen und entsprechende Absicherungen sind daher wichtige Bestandteile der Pack-Architektur.
Temperaturüberwachung
Temperatursensoren können an ausgewählten Stellen innerhalb der Packung positioniert werden. Das BMS kann Temperaturinformationen nutzen, um das Laden, Entladen oder beides einzuschränken, wenn die Temperaturen außerhalb des zulässigen Bereichs liegen.
Zellausgleich
In Reihe geschaltete Zellen können nach und nach Unterschiede im Ladezustand entwickeln. Das Auswuchten trägt dazu bei, diese Unterschiede zu verringern, sodass der Serienstring gleichmäßiger arbeitet.
Verfolgt einzelne Zellen oder Gruppen und erkennt Bedingungen, die sich definierten Betriebsgrenzen nähern.
Misst den Lade- und Entladestrom und unterstützt den Überstromschutz.
Hilft bei der Steuerung des Betriebs, wenn die Zellen- oder Packtemperatur über den zulässigen Bereich hinausgeht.
Trägt dazu bei, einen gleichmäßigeren Ladezustand zwischen in Reihe geschalteten Zellen aufrechtzuerhalten.
| BMS-Funktion | Zweck | Typische Schutzmaßnahme |
|---|---|---|
| Überladeschutz | Vermeiden Sie eine zu hohe Zellspannung | Stoppen oder begrenzen Sie den Ladevorgang |
| Überentladungsschutz | Verhindern Sie eine übermäßige Zellerschöpfung | Last trennen |
| Überstromschutz | Vermeiden Sie übermäßigen Strom | Strom abschalten oder begrenzen |
| Kurzschlussschutz | Reagieren Sie auf abnormale Strompfade | Schnelle elektrische Trennung |
| Temperaturschutz | Vermeiden Sie den Betrieb außerhalb der thermischen Grenzen | Beschränken Sie das Laden oder Entladen |
| Balancieren | Reduzieren Sie Spannungsunterschiede zwischen in Reihe geschalteten Zellen | Kontrollierter Ausgleichsstrom |
Intelligente BMS-Funktionen
Fortschrittliche BMS-Plattformen können je nach Design die Kommunikation über Schnittstellen wie CAN, RS485, UART, Bluetooth oder andere Protokolle ermöglichen.
Die Kommunikation kann Informationen über Ladezustand, Batteriespannung, Strom, Temperatur, Alarme, Betriebsstatus und Diagnosedaten liefern.
Warum die BMS-Auswahl zum Paket passen muss
Ein BMS muss mit der Anzahl der in Reihe geschalteten Zellen, der Zellchemie, der Ladespannung, dem Entladestrom, den Temperatursensoren und der Steckerarchitektur kompatibel sein.
Ein BMS, das für eine Spannungsplattform oder Chemie entwickelt wurde, sollte nicht automatisch für ein anderes Paket wiederverwendet werden.
Wie wirken sich Zellformate auf das Verpackungsdesign aus?
Das Zellformat bestimmt viel mehr als nur das physische Erscheinungsbild. Es beeinflusst, wie Zellen angeordnet, gekühlt, verbunden, umschlossen, gewartet und geschützt werden.
Zylindrische Zellen
Zylindrische Zellen wie die Formate 18650, 21700 und 26650 werden häufig in wiederaufladbaren Batteriesätzen verwendet. Ihre standardisierten zylindrischen Abmessungen können die automatisierte Montage vereinfachen und die Erstellung modularer Packungsstrukturen erleichtern.
Allerdings erzeugen zylindrische Zellen Zwischenräume zwischen benachbarten Zellen. Wärmewege und mechanische Fixierung müssen daher sorgfältig geplant werden.
Beutelzellen
Beutelzellen verwenden eine flexible laminierte Verpackung anstelle einer starren zylindrischen oder Metalldose. Ihre Form kann eine hohe Verpackungsflexibilität bieten, was bei Geräten mit ungewöhnlicher Innengeometrie nützlich ist.
Beim Design des Rucksacks müssen mechanische Kompression und Schutz vor Schwellungen oder Durchstichen berücksichtigt werden.
Prismatische Zellen
Prismatische Zellen verwenden ein starres rechteckiges Gehäuse. Durch ihre Geometrie können rechteckige Räume besser genutzt werden, was bestimmte Layouts mit großen Packungen vereinfachen kann.
Warum das Zellformat die Kühlung beeinflusst
Die Wärme muss von der elektrochemischen Reaktionszone in die Umgebung gelangen. Die Zellgeometrie bestimmt den Weg, der dieser Wärme zur Verfügung steht.
Eine dicht gepackte zylindrische Anordnung kann ein ganz anderes thermisches Verhalten aufweisen als eine flache Beutelkonfiguration.
| Zellenformat | Hauptstrukturcharakter | Typischer Designfokus |
|---|---|---|
| Zylindrisch | Starres rundes Gehäuse | Zellabstand, Verbindung, automatisierte Montage, Kühlung |
| Beutel | Flexibles laminiertes Gehäuse | Mechanische Unterstützung, Kompression, Schwellungsmanagement |
| Prismatisch | Starres rechteckiges Gehäuse | Packungsdichte, thermischer Pfad, strukturelle Integration |
Zellanordnung
Die seriell-parallele Konfiguration definiert die endgültige Batterieplattform. Eine 13S7P-Konfiguration weist beispielsweise dreizehn Reihengruppen und sieben parallele Zellen innerhalb jeder Gruppe auf.
Eine solche Architektur kann ausgewählt werden, um eine Zielspannung und -kapazität zu erreichen und gleichzeitig innerhalb der aktuellen Leistungsfähigkeit jeder einzelnen Zelle zu bleiben.
Geschweißte versus mechanische Verbindungen
Die Zellen können je nach Packungsdesign durch geschweißte Laschen, Sammelschienen, flexible Anschlüsse oder andere Methoden miteinander verbunden werden.
Der Verbindungswiderstand muss gering und mechanisch stabil bleiben. Schlechte Verbindungen können zu örtlicher Erwärmung und Spannungsverlust führen.
Packgehäuse
Das Gehäuse muss die Zellen vor Stößen, Feuchtigkeit, Staub, Vibrationen und unbeabsichtigtem Kontakt schützen und gleichzeitig für ausreichende Belüftung oder Wärmeübertragungsfähigkeit sorgen.
Das Gehäuse sollte außerdem einen angemessenen Zugang zu Anschlüssen, Servicekomponenten und Kommunikationsschnittstellen ermöglichen.
Das Zellformat ist daher eine Designentscheidung auf Systemebene. Die kleinste physische Anordnung ist nicht immer die beste Anordnung, wenn sie thermische, mechanische, Montage- oder Serviceprobleme verursacht.
Wie sollte das Thermomanagement gestaltet sein?
Die Temperatur hat einen großen Einfluss auf die Leistung, Sicherheit, das Ladeverhalten und den langfristigen Zellzustand von Lithiumbatterien. Daher sollte das Wärmemanagement bereits beim Packdesign berücksichtigt und nicht erst nach Fertigstellung der elektrischen Architektur hinzugefügt werden.
Wärmeerzeugung
Der durch den Innenwiderstand fließende Strom erzeugt Wärme. Elektronische Komponenten wie MOSFETs, Schütze, Widerstände und DC-DC-Wandler können ebenfalls Wärme erzeugen.
Wenn mehrere Komponenten in einem kleinen Gehäuse betrieben werden, kann ihre kombinierte Wärmeabgabe die Innentemperatur des Pakets erheblich erhöhen.
Temperaturgradienten
Nicht jede Zelle in einer Packung ist der gleichen thermischen Umgebung ausgesetzt. Zellen in der Nähe der Mitte einer dichten Packung können mehr Wärme speichern als Zellen in der Nähe einer Außenwand.
Ungleiche Temperaturen können zu einem unterschiedlichen elektrischen Verhalten der Zellen führen, was mit der Zeit zu einem zunehmenden Ungleichgewicht führen kann.
Passives Wärmemanagement
Passive Strategien können Wärmeleitpads, leitfähige Platten, Wärmeverteiler, kontrollierte Zellabstände und wärmeleitende Gehäuse umfassen.
Diese Lösungen können effektiv funktionieren, wenn die Wärmeerzeugung moderat ist und die Umgebung eine ausreichende Wärmeabfuhr bietet.
Aktives Thermomanagement
Hochleistungssysteme erfordern möglicherweise Zwangsluft-, Flüssigkeitskühlung oder eine andere aktive Wärmemanagementstrategie.
Die geeignete Methode hängt von der Wärmeerzeugung, dem verfügbaren Platz, den Umgebungsbedingungen, den Wartungsanforderungen und der Systemkomplexität ab.
| Thermische Strategie | Typische Verwendung | Wichtige Überlegung |
|---|---|---|
| Zellabstand | Mittelstarke Kraftpakete | Passen Sie den Luftstrom an die Packungsgröße an |
| Wärmeleitpad | Wärmeübertragung zwischen Pack und Gehäuse | Materialleitfähigkeit und Kompression |
| Wärmeverteiler | Verteilen Sie punktuell Wärme | Kontaktfläche und thermischer Widerstand |
| Zwangsluft | Systeme mit höherer Leistung | Luftweg, Staub, Lärm, Wartung |
| Flüssigkeitskühlung | Hochleistungsanwendungen | Komplexität, Abdichtung, Pumpe, Service, Leckagekontrolle |
Hochtemperaturbetrieb
Erhöhte Temperaturen können Alterungsprozesse in Lithiumzellen beschleunigen. Bei einem Akku, der wiederholt bei hohen Temperaturen betrieben wird, kann es zu einem schnelleren Kapazitätsverlust oder Änderungen des Innenwiderstands kommen.
Niedertemperaturbetrieb
Kalte Temperaturen können den Innenwiderstand erhöhen und die verfügbare Leistung verringern. Das Laden bei sehr niedrigen Temperaturen kann bei bestimmten Chemikalien und Bedingungen ebenfalls problematisch sein.
Die Batteriemanagementlogik kann daher den Ladevorgang einschränken, wenn die Temperatur außerhalb des akzeptablen Bereichs fällt.
Platzierung des Wärmesensors
Temperatursensoren sollten dort platziert werden, wo sie aussagekräftige Informationen über die Packung liefern. Die Messung nur der Gehäusewand stellt möglicherweise nicht genau die heißeste Zellgruppe dar.
Auch Hochstromverbindungen und Leistungselektronik erfordern möglicherweise eine separate Temperaturüberwachung.
Was ist beim Laden eines Lithium-Akkus zu beachten?
Das Laden ist ein kontrollierter elektrochemischer Prozess und sollte immer an die Zellchemie, die Akkuspannung, die BMS-Architektur und die Ladegerätspezifikationen angepasst werden.
CC/CV-Aufladung
Viele wiederaufladbare Lithiumsysteme verwenden eine Lademethode mit konstantem Strom und konstanter Spannung. Das Ladegerät liefert zunächst kontrollierten Strom. Sobald die Zielspannung erreicht ist, hält das Ladegerät die Spannung, während der Strom allmählich abnimmt.
Die genaue Ladespannung und der Ladestrom hängen von der Zellchemie und dem Packdesign ab.
Ladespannung
Die maximale Ladespannung ist chemiespezifisch. Das Anlegen einer falschen Spannung kann die Zellen beschädigen oder einen gefährlichen Betriebszustand verursachen.
Ladestrom
Der Ladestrom sollte auf die angegebene Ladekapazität der Zelle oder des Akkus begrenzt sein. Ein hoher Ladestrom kann die Wärmeentwicklung und den elektrochemischen Stress erhöhen.
Kompatibilität von Ladegerät und Akku
Das Ladegerät sollte speziell für die Spannungsplattform und Chemie der Batterie ausgelegt sein. Es kann nicht davon ausgegangen werden, dass ein Ladegerät, das für einen Batterietyp bestimmt ist, auch für einen anderen geeignet ist, nur weil der Stecker physikalisch ähnlich ist.
| Ladefaktor | Warum es wichtig ist | Was sollte übereinstimmen |
|---|---|---|
| Batteriechemie | Legt die Ladegrenzen fest | Ladeprofil des Ladegeräts |
| Packspannung | Definiert die Zielladespannung | Ausgangsspannung des Ladegeräts |
| Ladestrom | Beeinflusst Hitze und Zellstress | Ladestrombegrenzung der Batterie |
| BMS | Bietet Überwachung und Schutz | BMS-Spannungs-, Strom- und Temperaturgrenzen |
| Temperatur | Beeinflusst die Ladesicherheit | Zulässiger Ladetemperaturbereich |
Laden bei niedriger Temperatur
Einige Lithiumchemikalien sollten nicht unterhalb einer definierten Temperaturschwelle geladen werden. Das BMS kann daher den Ladevorgang verhindern, bis die Zellen wieder eine akzeptable Temperatur erreicht haben.
Design des Ladegehäuses
Ein Akku kann beim Laden Wärme erzeugen, insbesondere bei höherem Strom. Ladegerät, Akku, Kabel und Anschlüsse sollten so angeordnet sein, dass kein unnötiger Wärmestau entsteht.
Warum der Austausch des Ladegeräts wichtig ist
Wenn Sie die Chemie eines anderen Akkus durch einen Lithium-Akku ersetzen, ist das Original-Ladegerät möglicherweise nicht kompatibel. Unterschiedliche Chemikalien haben unterschiedliche Ladekurven und Spannungsanforderungen.
Das Ladegerät sollte daher als Teil des Batteriesystems und nicht als unabhängiges Zubehör betrachtet werden.
Wie unterstützen Akkus verschiedene Anwendungen?
Unterschiedliche Geräte erfordern unterschiedliche Batterieeigenschaften. Die gleiche grundlegende Lithiumtechnologie kann sehr unterschiedliche Produkte unterstützen, da Zellen und Packs für unterschiedliche Spannungen, Kapazitäten, Leistungen und mechanische Anforderungen konfiguriert werden können.
Bei kompakten Geräten stehen häufig Energiedichte, geringes Gehäusevolumen, stabile Leistung und die Integration mit hochentwickelter Energieverwaltungselektronik im Vordergrund.
Tragbare Werkzeuge können kurze Hochstromstöße erfordern, weshalb Leistungsfähigkeit, geringer Widerstand, thermische Kontrolle und langlebige Anschlüsse wichtig sind.
Roller, Elektrofahrräder, Golfwagen und leichte Nutzfahrzeuge erfordern ein Gleichgewicht zwischen Spannung, Kapazität, Strombelastbarkeit, Gewicht und Vibrationsfestigkeit.
Roboter, AGVs, Bodenpflegemaschinen, Backup-Systeme und tragbare Instrumente erfordern möglicherweise einen stabilen Betrieb über wiederholte Arbeitszyklen hinweg.
Stationäre Speichersysteme legen oft größeren Wert auf Zyklenleistung, thermische Stabilität, Überwachung, Gehäusedesign und kontrollierte Ladung.
Überwachungsgeräte, tragbare Systeme und autonome Geräte erfordern möglicherweise kundenspezifische Gehäuse, Anschlüsse, Schutz und Temperaturmanagement.
Tragbare Elektronik
Kleine Elektronikgeräte legen im Allgemeinen großen Wert auf Gehäusegröße und Energiedichte. Die Packung kann dünn, gebogen oder stark an das Produktgehäuse angepasst sein.
Da das Gerät längere Zeit im Standby-Modus verweilt und dann plötzlich Spitzenleistung benötigt, können auch eine geringe Selbstentladung und ein stabiles Spannungsverhalten wichtig sein.
Elektroroller und leichte Mobilität
Mobilitätsanwendungen nutzen je nach Systemarchitektur häufig Spannungsplattformen wie 24 V, 36 V, 48 V, 60 V oder 72 V.
Der Spitzenstrom des Motors kann wesentlich höher sein als der Durchschnittsstrom. Das Paket muss daher Beschleunigungs- und Bergaufanforderungen ohne übermäßigen Spannungsabfall unterstützen.
AGVs und mobile Roboter
Fahrerlose Transportfahrzeuge und Serviceroboter können während eines Arbeitstages wiederholt im Einsatz sein. Ihre Batteriespezifikationen müssen Bewegungszyklen, Motorlasten, Lademöglichkeiten, Nutzlast und Umgebungsbedingungen widerspiegeln.
Die Kommunikation zwischen der Batterie und der Robotersteuerung kann auch für die Berichterstattung über den Ladezustand und die Systemdiagnose von Nutzen sein.
Medizinische und industrielle Ausrüstung
Bei tragbaren medizinischen und industriellen Geräten kann großer Wert auf vorhersagbare Spannungsausgabe, geringe Selbstentladung, Zuverlässigkeit und Gehäuseintegration gelegt werden.
Der Akku sollte außerdem auf den Ladevorgang und die Betriebsumgebung des Geräts abgestimmt sein.
Energiespeichersysteme
Bei stationären Speicheranwendungen können chemische Stabilität, Zyklusfähigkeit, Wärmemanagement, Überwachung und Fehlerschutz Vorrang vor einem minimalen Packungsgewicht haben.
Für diese Anwendungen wird häufig die LFP-Chemie in Betracht gezogen, da sich ihre Eigenschaften gut mit dem stationären Betrieb mit langen Zyklen vereinbaren lassen.
Kundenspezifische Batterieprojekte
Kundenspezifische Projekte können ungewöhnliche Spannungsplattformen, Steckerpositionen, Kommunikationsprotokolle, kompakte Gehäuse oder spezielle Montageanordnungen erfordern.
Der Engineering-Prozess sollte mit der Gerätezeichnung und dem elektrischen Lastprofil beginnen. Dies hilft, die Auswahl einer Zellenkonfiguration zu vermeiden, die nicht in das endgültige Gehäuse passt oder den Strombedarf nicht erfüllt.
| Anwendung | Primäre Anforderung | Typischer technischer Schwerpunkt |
|---|---|---|
| Unterhaltungselektronik | Kompakter Energiespeicher | Packungsgröße, Energiedichte, Schutz |
| Elektrowerkzeuge | Hohe Kurzzeitleistung | Hochleistungszellen, BMS, thermische Reaktion |
| Leichte Elektromobilität | Energie plus Spitzenmotorleistung | Spannungsplattform, Kapazität, Strom, Vibration |
| AGV oder Roboter | Wiederholte Arbeitszyklen | Lebensdauer, BMS-Kommunikation, Wärmemanagement |
| Energiespeicher | Langfristiges Radfahren | Thermische Stabilität, Zyklenleistung, Überwachung |
| Maßgeschneiderte Ausrüstung | Anwendungsspezifische Integration | Abmessungen, Anschlüsse, Steuerung, Gehäuse |
Welche Sicherheits- und Transportfaktoren sind wichtig?
Die Batteriesicherheit wird durch das Zusammenspiel von Zellchemie, Fertigungsqualität, mechanischem Design, elektrischem Schutz, Ladesteuerung, Wärmemanagement und Betriebsbedingungen bestimmt.
Physischer Schutz
Die Zellen sollten vor Quetschungen, Durchstichen, übermäßiger Vibration und versehentlichem Kontakt mit leitfähigen Gegenständen geschützt werden.
Das Gehäuse und die internen Stützen sollten die Zellen sicher halten und gleichzeitig unnötige mechanische Belastungen vermeiden.
Elektrischer Schutz
Sicherungen, Leistungsschalter, MOSFET-Schutzstufen, Schütze und BMS-Logik können alle eine Rolle bei der Verhinderung oder Begrenzung abnormaler Strombedingungen spielen.
Die Schutzarchitektur sollte auf den maximalen Strom und die Fehlerszenarien des Pakets ausgelegt sein.
Wärmeschutz
Temperatursensoren und Schutzlogik tragen dazu bei, einen Betrieb außerhalb akzeptabler Grenzen zu verhindern. Hitze sollte auch einen vorhersehbaren Weg aus der Packung haben.
Isolierung
In Reihe geschaltete Akkupacks können relativ hohe Spannungen erreichen. Daher ist eine elektrische Isolierung zwischen leitenden Teilen, Zellgruppen, Stromschienen und Gehäuseoberflächen unerlässlich.
Überlegungen zum Transport
Aufgrund ihrer gespeicherten elektrochemischen Energie und ihrer potenziellen Gefahr unter bestimmten Bedingungen unterliegen Lithiumzellen und Batteriepacks Transportbestimmungen.
Für den internationalen Transport können Dokumente wie UN38.3-Testdokumentation, Sicherheitsdateninformationen, Transportbewertungen, geeignete Verpackung, Kennzeichnung und verkehrsträgerspezifische Versandverfahren erforderlich sein.
Die Anforderungen können je nach Batterietyp, Wattstundenzahl, Ladezustand, Verpackungsanordnung und Transportart unterschiedlich sein.
| Sicherheitsbereich | Hauptanliegen | Designansatz |
|---|---|---|
| Mechanisch | Quetschungen, Stöße, Vibrationen | Sicheres Gehäuse und Zellträger |
| Elektrisch | Kurzschluss und Überstrom | Sicherung, BMS, Schalten, Isolierung |
| Thermal | Übermäßige Temperatur | Sensorüberwachung und Wärmeableitung |
| Aufladen | Falsche Spannung oder Temperatur | Kompatibles Ladegerät und Ladesteuerung |
| Transport | Handhabung und Einhaltung gesetzlicher Vorschriften | Prüfung, Verpackung, Etikettierung, Dokumentation |
Warum die Zertifizierung mit dem tatsächlichen Produkt verknüpft sein sollte
Zertifizierungs- und Transportdokumente sind nur dann nützlich, wenn sie der tatsächlich gelieferten Zellen- oder Packkonfiguration entsprechen.
Es sollte nicht automatisch davon ausgegangen werden, dass ein Dokument, das für ein Batteriemodell ausgestellt wurde, eine wesentlich andere Konstruktion abdeckt.
Warum Montagequalität wichtig ist
Die Batteriesicherheit wird nicht nur durch die Zellchemie bestimmt. Schweißqualität, Steckerführung, Isoliermaterialien, BMS-Montage, Temperatursensorplatzierung, Sicherungsinstallation und Gehäusekonstruktion beeinflussen alle das Endprodukt.
Welche häufigen Fehler bei der Batterieauswahl sollten vermieden werden?
Die häufigsten Batterieprobleme sind nicht unbedingt auf defekte Zellen zurückzuführen. Viele beginnen mit unvollständigen Spezifikationen oder nicht übereinstimmenden Komponenten.
- Auswahl nur nach Kapazität:Ein höherer Ah-Wert garantiert keine ausreichende Entladefähigkeit.
- Systemspannung ignorieren:Die Batteriespannung muss mit der elektrischen Architektur des Geräts übereinstimmen.
- Spitzenstrom ignorieren:Das Anlaufen und Beschleunigen des Motors kann viel mehr Strom erfordern als der durchschnittliche Betrieb.
- Verwendung der falschen Chemie:Unterschiedliche Chemikalien haben unterschiedliche Spannungs-, Wärme-, Lade- und Zykluseigenschaften.
- Verwendung eines ungeeigneten Ladegeräts:Ladeprofile müssen mit der Batteriechemie und der Packspannung übereinstimmen.
- Thermische Belastung unterschätzen:Hochstrompakete benötigen einen freien Weg zur Wärmeableitung.
- Ignorieren des BMS:Die Schutzgrenzen müssen genau mit der seriell-parallelen Zellkonfiguration übereinstimmen.
- Dimensionen ignorieren:Eine Batterie, die die elektrischen Anforderungen erfüllt, kann möglicherweise immer noch nicht installiert werden.
- Konnektoren ignorieren:Der Nennstrom des Steckverbinders und die mechanische Passform sind Teil des elektrischen Designs.
- Betriebstemperatur ignorieren:Sowohl heiße als auch kalte Bedingungen können das Batterieverhalten verändern.
Das reine Kapazitätsproblem
Ein Akku mit der doppelten Nennkapazität bringt nicht automatisch die doppelte nutzbare Systemleistung mit sich. Wenn das Gerät einen hohen Spitzenstrom benötigt und die ausgewählten Zellen für eine langsame Entladung ausgelegt sind, kann es unter Last zu einem deutlichen Spannungsabfall kommen.
Das reine Spannungsproblem
Eine passende Nennspannung ist notwendig, aber nicht ausreichend. Zwei Packs mit derselben Spannung können sehr unterschiedliche Kapazität, Dauerstrom, Spitzenstrom, Chemie, BMS und mechanische Abmessungen haben.
Das Problem mit dem Ersatzladegerät
Ein häufiger Fehler beim Batteriewechsel besteht darin, das Original-Ladegerät aufzubewahren. Blei-Säure-, Ni-MH- und Lithium-Batterien verwenden nicht unbedingt die gleiche Lademethode.
Das Ladegerät sollte auf die Spannung und Chemie des Ersatzakkus abgestimmt sein.
Das Gehäuseproblem
Batteriedesigner konzentrieren sich manchmal auf die Zellenanordnung und berücksichtigen erst später das Gehäuse. Dies kann zu schwierigen Kompromissen in Bezug auf den Zugang zum Steckverbinder, die Kühlung, die Wartungsfreundlichkeit und den mechanischen Schutz führen.
Das thermisch nachträgliche Problem
Ein Akku, der während eines kurzen Tests gut funktioniert, kann sich im Dauerbetrieb erheblich erwärmen. Das thermische Verhalten sollte daher im realen oder repräsentativen Arbeitszyklus getestet werden.
Das Dokumentationsproblem
Batteriesysteme erfordern klare technische Informationen. Das Batteriemodell, die Zellenkonfiguration, die Spannung, die Kapazität, die BMS-Grenzwerte, der Steckertyp, die Ladegerätanforderungen, die Abmessungen und die Installationsausrichtung sollten konsistent dokumentiert werden.
Was sollte eine professionelle Batteriespezifikation beinhalten?
Eine professionelle Spezifikation ermöglicht es Ingenieuren, Beschaffungsteams, Herstellern und Geräteintegratoren, auf der Grundlage derselben technischen Informationen zu arbeiten.
| Spezifikationsbereich | Zu definierende Informationen | Warum es wichtig ist |
|---|---|---|
| Chemie | LFP, NMC, LCO, NCA oder eine andere definierte Chemie | Bestimmt Spannung und Betriebseigenschaften |
| Zellformat | 18650, 21700, 26650, Beutel, prismatisch oder anderes Format | Beeinflusst das mechanische und thermische Design |
| Serienkonfiguration | Anzahl der Zellen oder Gruppen in Reihe | Definiert die Spannungsplattform |
| Parallele Konfiguration | Anzahl paralleler Zellen oder Gruppen | Definiert Kapazität und aktuelle Leistungsfähigkeit |
| Nennspannung | Packspannung unter spezifizierten Bedingungen | Muss zur Gerätearchitektur passen |
| Kapazität | Nenn-Ah-Wert und Testbedingungen | Definiert die Ladungsspeicherfähigkeit |
| Entladestrom | Dauer- und Spitzenstromgrenzen | Gewährleistet die Eignung für die reale Belastung |
| Ladestrom | Spezifizierter Ladestrombereich | Unterstützt das korrekte Ladeverhalten |
| BMS | Spannung, Strom, Temperatur, Ausgleich, Kommunikation | Definiert Schutz und Systemschnittstelle |
| Abmessungen | Länge, Breite, Höhe | Bestätigt die Kompatibilität der physischen Installation |
| Stecker | Strom- und Signalanschlusstyp | Gewährleistet elektrische und mechanische Kompatibilität |
| Umfeld | Betriebs- und Ladetemperatur, Luftfeuchtigkeit, Vibration | Passt das Paket an die Anwendung an |
| Transport | Gültige Prüf- und Versanddokumentation | Unterstützt eine konforme Logistik |
Beginnen Sie mit dem Lastprofil der Ausrüstung
Identifizieren Sie vor der Auswahl der Zellen die Gerätespannung, den durchschnittlichen Strom, den maximalen Strom, die Betriebsdauer, die Standby-Zeiträume und den erwarteten Arbeitszyklus.
Bei motorbetriebenen Geräten sollte der Anlaufstrom gemessen oder berechnet und nicht anhand des Durchschnittsverbrauchs des Motors geschätzt werden.
Definieren Sie die Spannungsplattform
Wählen Sie eine Nennspannung, die zur Geräteelektronik, Motorsteuerung, Wechselrichter und Ladegerät passt.
Die Reihenzellenzahl sollte dann anhand der ausgewählten Chemie und der erforderlichen Spannungsplattform berechnet werden.
Definieren Sie den Energiebedarf
Schätzen Sie den Energieverbrauch pro Tag oder pro Zyklus anhand des tatsächlichen Arbeitszyklus. Berücksichtigen Sie dann Umwandlungsverluste, nutzbare Entladungstiefe, Temperatureffekte und andere Systembeschränkungen.
Definieren Sie den Leistungsbedarf
Bestimmen Sie den höchsten zu erwartenden Strom und wie lange er anhält. Dies ist besonders wichtig für Motoren, Kompressoren, Pumpen, Werkzeuge und mobile Maschinen.
Definieren Sie physische Einschränkungen
Geben Sie die verfügbaren Batteriefachabmessungen und Befestigungspunkte an. Die Spezifikation sollte auch die Position des Steckers, die Richtung des Kabelausgangs, den Wartungszugang, den Belüftungsraum und die Montageausrichtung angeben.
Definieren Sie thermische Anforderungen
Geben Sie die höchste erwartete Umgebungstemperatur, die niedrigste erwartete Temperatur, den Arbeitszyklus und die verfügbaren Kühlbedingungen an.
Definieren Sie die BMS-Architektur
Das BMS sollte auf die Anzahl der in Reihe geschalteten Zellen, den Strombedarf, die Ladespannung, die Temperatursensoren, die Ausgleichsmethode und die Kommunikationsschnittstelle abgestimmt sein.
Ladeanforderungen definieren
Die genaue Ausgangsspannung, der Strom, der Anschluss und die Steuerungsmethode des Ladegeräts sollten definiert werden, bevor das Batteriedesign finalisiert wird.
Definieren Sie Qualität und Tests
Qualitätsverfahren können Zellscreening, Kapazitätstests, interne Widerstandsprüfungen, Schweißinspektion, Isolationstests, BMS-Funktionstests, Lade-Entladetests, Maßkontrolle und abschließende Packungsüberprüfung umfassen.
- Definieren Sie die Ausrüstung:Identifizieren Sie Spannung, Durchschnittslast, Spitzenlast, Arbeitszyklus und Betriebsumgebung.
- Chemie auswählen:Vergleichen Sie Energie, Leistung, thermisches Verhalten, Zyklusanforderungen und Anwendungseignung.
- Zellanordnung berechnen:Richten Sie eine Reihen- und Parallelkonfiguration basierend auf den Spannungs- und Kapazitätsanforderungen ein.
- Geben Sie die aktuelle Fähigkeit an:Definieren Sie Dauer- und Spitzenentladungsanforderungen sowie den zulässigen Ladestrom.
- Entwerfen Sie das BMS:Passen Sie Schutz-, Ausgleichs-, Sensor- und Kommunikationsfunktionen an den Rucksack an.
- Design-Wärmemanagement:Schaffen Sie einen klaren Wärmepfad für Zellen und Leistungselektronik.
- Gestalten Sie das Gehäuse:Bestätigen Sie Abmessungen, Montage, Belüftung, Schutz und Servicezugang.
- Laden definieren:Passen Sie Spannung, Strom, Stecker und Steuerungsverhalten des Ladegeräts an den Akku an.
- Sicherheit prüfen:Überprüfen Sie die Anforderungen an elektrische Isolierung, Kurzschlussschutz, Temperaturschutz und Transport.
- Vollständige Validierung:Testen Sie das fertige Paket unter repräsentativen elektrischen, thermischen, mechanischen und Umgebungsbedingungen.
Was sollte ein Käufer bereitstellen, bevor er eine individuelle Konfiguration anfordert?
- Gerätespannung:Stellen Sie die Nenn- und zulässige Betriebsspannung bereit.
- Ladeinformationen:Geben Sie gegebenenfalls den Durchschnitts-, Maximal- und Anlauf- oder Übergangsstrom an.
- Betriebsdauer:Definieren Sie die erwartete Laufzeit pro Zyklus und die Nutzungshäufigkeit.
- Batteriefach:Stellen Sie Länge, Breite, Höhe, Befestigungspunkte und verfügbaren Kühlraum bereit.
- Anforderungen an den Stecker:Stellen Sie die Anforderungen für Stromanschlüsse und Kommunikationsschnittstellen bereit.
- Ladesystem:Definieren Sie Spannung, Strom, Stecker und Lademethode des Ladegeräts.
- Umfeld:Geben Sie die erwartete Temperatur, Luftfeuchtigkeit, Vibration, Staub und Außeneinwirkung an.
- Steuerschnittstelle:Legen Sie fest, ob das Gerät CAN, RS485, UART, Bluetooth oder eine andere Kommunikationsschnittstelle benötigt.
Eine auf diese Weise erstellte Spezifikation bietet eine viel stärkere Grundlage für die Produktanpassung. Es verringert auch die Wahrscheinlichkeit, dass elektrische oder mechanische Inkompatibilitäten entdeckt werden, nachdem die Fertigung bereits begonnen hat.
Häufig gestellte Fragen
Was ist der Hauptvorteil einer wiederaufladbaren Lithiumbatterie?
Wiederaufladbare Lithiumbatterien können eine relativ hohe spezifische Energie mit flexiblen Spannungs- und Kapazitätskonfigurationen kombinieren. Sie werden in vielen tragbaren, industriellen, mobilen und Energiespeicheranwendungen eingesetzt.
Was ist der Unterschied zwischen Spannung und Kapazität?
Die Spannung beschreibt das elektrische Potenzial der Batterie, während die Kapazität angibt, wie viel elektrische Ladung die Batterie unter bestimmten Bedingungen liefern kann. Die Spannung wird in Volt und die Kapazität normalerweise in Amperestunden gemessen.
Wie wird die Batterieenergie geschätzt?
Eine vereinfachte Schätzung ist die Energie in Wattstunden, die der Nennspannung multipliziert mit der Kapazität in Amperestunden entspricht. Die tatsächlich nutzbare Energie hängt von den Entladebedingungen, der Temperatur, den Grenzen des Batteriemanagements, den Umwandlungsverlusten und der angegebenen Testmethode ab.
Was bedeutet 10S3P?
10S3P bezeichnet zehn Reihengruppen und drei parallele Zellen oder Gruppen in jeder Reihenposition. Die endgültige Spannung und Kapazität hängen von der Spannung und Kapazität der einzelnen Zelle ab.
Warum wird ein BMS benötigt?
Ein BMS kann Spannung, Strom und Temperatur überwachen, die Batterie vor abnormalen Betriebsbedingungen schützen und den Zellausgleich in Mehrzellenpaketen verwalten. Seine genauen Funktionen hängen vom Batteriedesign ab.
Kann jede Lithiumchemie dasselbe Ladegerät verwenden?
Nein. Ladespannung und Ladeverhalten hängen von der Chemie und der Zellkonfiguration ab. Das Ladegerät sollte genau auf die Batteriespannungsplattform und -chemie abgestimmt sein.
Was ist C-Rate?
Die C-Rate drückt den Strom im Verhältnis zur Batteriekapazität aus. Beispielsweise entspricht eine 1C-Entladung für eine 20-Ah-Batterie 20 A, abhängig von den spezifizierten Betriebsbedingungen der Batterie.
Warum kann ein Akku mit hoher Kapazität dennoch für ein Elektrowerkzeug ungeeignet sein?
Die Kapazität beschreibt die gespeicherte Ladung, ein Elektrowerkzeug benötigt jedoch möglicherweise einen hohen Momentanstrom. Die Zellen, Verbindungen, BMS, Verkabelung und Anschlüsse müssen alle die erforderlichen Spitzen- und Dauerentladungswerte unterstützen.
Was ist der Unterschied zwischen LFP- und NMC-Chemie?
LFP ist für seine hohe thermische Stabilität und lange Zykleneigenschaften bekannt, während NMC üblicherweise wegen seiner höheren Energiedichte und ausgewogenen Leistungsleistung ausgewählt wird. Die richtige Wahl hängt von den Geräteanforderungen und der Betriebsumgebung ab.
Welche Zellformate werden üblicherweise verwendet?
Zu den gängigen Formaten gehören zylindrische Zellen, Beutelzellen und prismatische Zellen. Zu den zylindrischen Formaten gehören Beispiele wie 18650, 21700 und 26650. Das Format beeinflusst das mechanische Layout, das Wärmemanagement, die Montage und das Gehäusedesign.
Warum ist Wärmemanagement wichtig?
Durch den Stromfluss entsteht Wärme im Inneren von Zellen und elektrischen Bauteilen. Zu hohe Temperaturen können die Leistung, das Ladeverhalten, die Alterung und die Sicherheit beeinträchtigen. Daher benötigen Hochleistungsakkus einen entsprechenden Wärmepfad.
Können Lithiumbatterien bei kaltem Wetter betrieben werden?
Sie können innerhalb des für die Zelle angegebenen Temperaturbereichs betrieben werden, aber kalte Temperaturen können die verfügbare Leistung verringern und den Innenwiderstand erhöhen. Auch das Laden bei niedriger Temperatur kann je nach Chemie und Zelldesign Einschränkungen erfordern.
Kann ein altes Blei-Säure-Ladegerät mit einer Lithiumbatterie verwendet werden?
Nicht automatisch. Blei-Säure- und Lithium-Batterien haben unterschiedliche Ladeverhalten und Spannungsanforderungen. Vor der Verwendung muss sichergestellt werden, dass das Ladegerät mit der Chemie und der Spannung des Ersatzakkus kompatibel ist.
Welchen Sicherheitsschutz sollte ein Akku haben?
Abhängig vom Design können die Schutzmaßnahmen Überladung, Tiefentladung, Überstrom, Kurzschluss, Übertemperatur, Zellungleichgewicht und geeignete elektrische Isolierung umfassen. Möglicherweise sind auch Sicherungen und andere Schutzkomponenten erforderlich.
Welche Dokumente werden möglicherweise für den internationalen Batterietransport benötigt?
Abhängig vom Batterietyp, der Transportart und der Gerichtsbarkeit kann die Dokumentation UN38.3-bezogene Testinformationen, Informationen zu Sicherheitsdaten, Transportbewertungen, Verpackungsspezifikationen, Etiketten und andere erforderliche Versanddokumente umfassen.
Wie lange hält eine Lithiumbatterie?
Die Lebensdauer variiert je nach Chemie, Entladetiefe, Lade- und Entladeraten, Temperatur, Lagerbedingungen, Zellqualität und Packmanagementstrategie. Angaben zur Zyklenlebensdauer sollten immer zusammen mit den Testbedingungen interpretiert werden, unter denen sie gemessen wurden.
Was führt dazu, dass die Batteriekapazität mit der Zeit abnimmt?
Die Kapazität kann aufgrund elektrochemischer Alterung, hoher Betriebstemperatur, hohem Strom, starker Zyklen, anhaltend hohem Ladezustand und anderen Stressfaktoren allmählich abnehmen. Das genaue Alterungsverhalten hängt von der Zellchemie und den Betriebsbedingungen ab.
Warum müssen Zellen im Gleichgewicht sein?
In Reihe geschaltete Zellen können im Laufe der Zeit unterschiedliche Ladezustände entwickeln. Der Ausgleich trägt dazu bei, diese Unterschiede zu reduzieren, sodass keine einzelne Zelle deutlich früher als die anderen eine Spannungsgrenze erreicht.
Kann ein Akkupaket für eine bestimmte Maschine angepasst werden?
Ja. Ein maßgeschneidertes Paket kann im Hinblick auf Spannung, Kapazität, Zellformat, Serien-Parallel-Konfiguration, BMS, Kommunikation, Anschlüsse, Gehäuseabmessungen, Montage und Umgebungsanforderungen entworfen werden, sofern das resultierende Design technisch validiert ist.
Welche Informationen sollten für ein maßgeschneidertes Batterieprojekt bereitgestellt werden?
Zu den nützlichen Informationen gehören Gerätespannung, Durchschnitts- und Spitzenstrom, Arbeitszyklus, Betriebsdauer, verfügbarer Batterieraum, Montagemethode, Steckeranforderungen, Kommunikationsschnittstelle, Lademethode, Umgebungstemperatur und erwartete Umweltbelastung.
Warum sollten Akku und Ladegerät als ein System behandelt werden?
Das Ladegerät bestimmt, wie die Batterie elektrisch geladen wird, während die Chemie und das BMS der Batterie bestimmen, welche Ladebedingungen akzeptabel sind. Wenn diese Komponenten nicht übereinstimmen, kann dies zu schlechter Leistung oder unsicheren Bedingungen führen.
Was sollte vor dem Austausch einer Batterie durch eine andere Lithiumchemie überprüft werden?
Überprüfen Sie die Nennspannung, die maximale Ladespannung, den Ladestrom, den Entladestrom, die BMS-Architektur, die Ladegerätkompatibilität, die physikalischen Abmessungen, die Steckeranordnung, die thermischen Bedingungen und den zulässigen Spannungsbereich der Gerätesteuerung.
Wie kann eine bessere Batterietechnik die Systemleistung verbessern?
Die Batterieleistung ist letztlich das Ergebnis vieler miteinander verbundener Entscheidungen. Die Zellchemie bestimmt das grundlegende elektrochemische Verhalten, aber die endgültige Batterie hängt ebenso stark von der seriell-parallelen Konfiguration, dem BMS, den elektrischen Verbindungen, dem Ladegerät, dem thermischen Design, dem Gehäuse und der Gerätesteuerung ab.
Aus diesem Grund reicht es selten aus, eine Batterie anhand einer einzelnen Zahl auszuwählen. Die Spannung muss zum Gerät passen. Die Kapazität muss der erforderlichen Betriebsdauer entsprechen. Dauer- und Spitzenstrom müssen zum Lastprofil passen. Die Ladeparameter müssen mit der gewählten Chemie übereinstimmen. Das thermische Design muss den tatsächlichen Arbeitszyklus berücksichtigen. Das BMS muss mit der genauen Zellkonfiguration kompatibel sein.
Ebenso wichtig ist die physische Struktur. Zylindrische Zellen, Pouch-Zellen und prismatische Zellen bieten unterschiedliche Verpackungsmöglichkeiten. Das gewählte Format muss in das Batteriefach passen und gleichzeitig genügend Platz für Isolierung, Anschlüsse, Kühlung, Schutzelektronik und Servicezugang lassen.
Die Anwendung hat großen Einfluss auf das endgültige Design. Bei einem kleinen elektronischen Gerät stehen möglicherweise Kompaktheit und Energiedichte im Vordergrund. Ein Elektrowerkzeug legt möglicherweise Wert auf eine hohe Entladungsfähigkeit. Ein Elektroroller benötigt möglicherweise ein Gleichgewicht zwischen Energie und Motorspitzenstrom. Ein Industrieroboter legt möglicherweise Wert auf wiederholte Arbeitszyklen und Kommunikation. Bei einem stationären Speichersystem können Zyklusleistung, thermische Stabilität und Überwachung im Vordergrund stehen.
Sicherheit muss Teil jeder Entwurfsphase bleiben. Der Schutz vor Überladung, Überentladung, Überstrom, Kurzschluss, übermäßiger Temperatur und Zellungleichgewicht sollte in die elektrische Architektur integriert werden und nicht als nachträglicher Gedanke betrachtet werden.
Auch Transport und Dokumentation gehören zum professionellen Batterie-Engineering. Für internationale Sendungen können definierte Tests, Verpackung, Etikettierung und Transportdokumentation erforderlich sein, während für die Projektbeschaffung möglicherweise klare Spezifikationen, Zeichnungen und Inspektionsprotokolle erforderlich sind.
Für Gerätehersteller und Systemintegratoren besteht der nützlichste Ansatz darin, mit den realen Betriebsbedingungen zu beginnen und rückwärts auf die Batteriekonfiguration hinzuarbeiten. Dadurch entsteht eine klarere Beziehung zwischen der Gerätelast, der Batteriechemie, der Zellenanordnung, dem BMS, dem Ladegerät, dem Wärmesystem, dem Gehäuse und dem erwarteten Betriebsverhalten.
Eine richtig konstruierteLithium-Ionen-Akkuist also mehr als eine Gruppe wiederaufladbarer Zellen. Es handelt sich um ein koordiniertes Stromversorgungssystem, das auf eine bestimmte elektrische Last, Umgebungsbedingungen, mechanische Struktur, Ladestrategie und Schutzarchitektur ausgelegt ist.
Benötigen Sie eine Lithiumbatteriekonfiguration für Ihre Ausrüstung?
Vcell Powerunterstützt anwendungsspezifische wiederaufladbare Batterielösungen, die Spannungsplattformen, zylindrische und andere Zellformate, seriell-parallele Konfigurationen, BMS-Schutz, Steckverbinder, Gehäuse und kundenspezifische Packanforderungen abdecken. Für technische Spezifikationen und Projektbesprechungen,Kontaktieren Sie uns.
